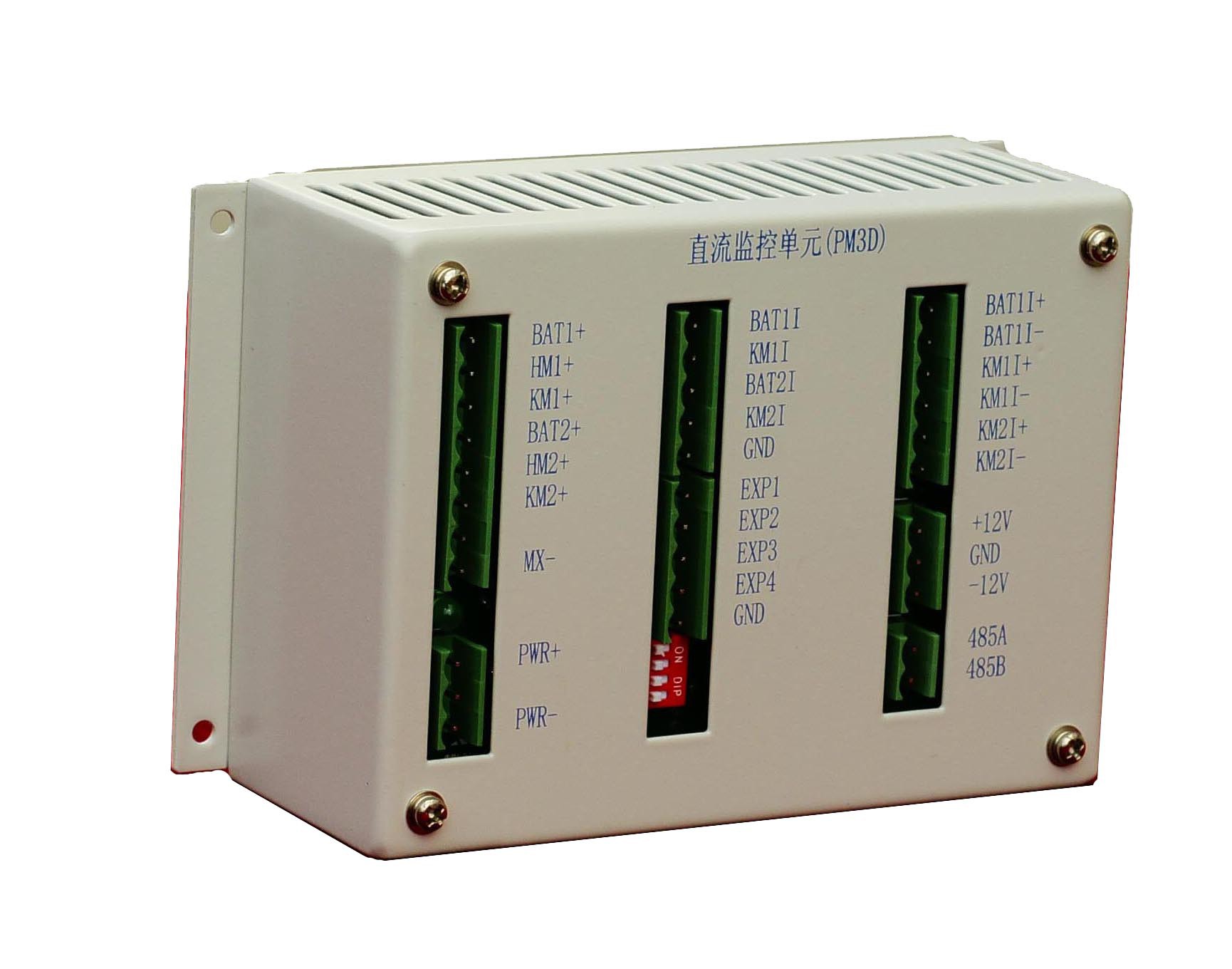

PM3D单元使用注意事项:

    PM3D所有母线电压测量采用共负测量方式，因此PM3D要求所有电压测量有共负点，如果两段不能共负，则PM3D的第二段母线电压、二组电池电压需用隔离电压传感器采样，由扩展测量输入。

    PM3D用分流器测量电流时，分流器应接在负母线上，与母线电压测量有相同共负点，否则会造成PM3D直流监控单元烧毁。不能用分流器测量电流时可采用霍尔电流传感器测量。

    PM3D分流器测量和霍尔电流传感器测量可混合使用，但同一量只能选择其中一种方式。

    PM3D上所用霍尔电流传感器要求供电电压±12V,输出电压0-5V，如采用0-4V输出应设置分流器系数 = 分流器量程×1.25。

    PM3D通过隔离RS485通讯与主监控PM4S通讯。

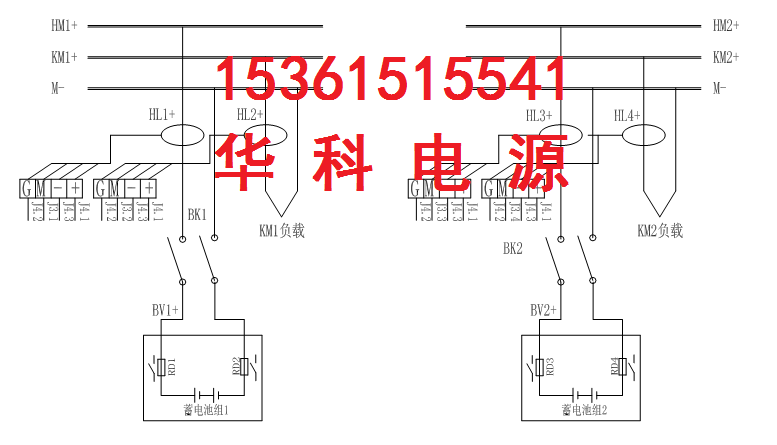

PM3D采样信号基本接线原理图如下：
