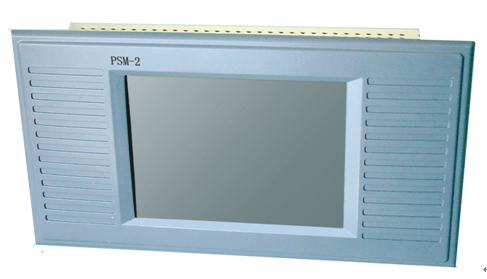

PSM-2触摸屏主监控功能

2.1.1 人机接口

PSM-2触摸屏主监控为320*240点阵LCD汉字菜单显示，对比度可调节。

采用触摸屏操作，可方便设置参数和查询信息。

PSM-2系统设置工作参数保存在EEPROM中，掉电不丢失。

2.1.2 系统报警

各种报警信息汉字显示，故障定位清晰直观，当前故障最多显示36条。

PSM-2具有声光报警，新故障产生时发出报警声，按任意键确认后消除声音报警。

历史故障可存储255条，其中最新的32条保存在EEPROM中。

2.1.3 电池管理

PSM-2具有自动和手动2种工作模式。

PSM-2具有电池温度补偿功能。

PSM-2具有电池均充保护功能。

PSM-2在自动模式下，充电管理过程自动完成；维护充电自动完成。

PSM-2具有电池容量评估功能。

PSM-2具有放电管理功能，启动放电计量自动记录放电时间和放电容量。

2.1.4 PSM-2上位机通讯

提供RS232/RS485两种通讯接口选择。

提供1200BPS、2400BPS、4800BPS和9600BPS四种通讯速率选择。

提供CDT451-91和MODBUS两种通讯规约选择。

设备通讯地址可设置01 – 99 的任意值。

2.1.5 PSM-2支持设备

支持5A及以上的各种规格的整流模块,如：GML-10220A2。

支持交流监控单元PSMA、直流监控单元PSMD、开关量监控单元PSMK、电池巡检PSMB1。

支持三组充电机，双组蓄电池、单母线分段系统。

2.1.6 PSM-2的其它功能

PSM-2具有实时时钟显示。

接入开关量监控可支持两段母线5级或7级硅链控制。

接入开关量监控可支持7路系统故障分类配置输出。

PSM-2可支持两段母线各120路绝缘支路检测。

可支持两段母线各120路馈线开关报警检测。

PSM-2系统正常并且3分钟无按键操作时，自动进入屏幕保护功能。但系统故障或电池均充时，PSM-2屏幕不会关闭。
