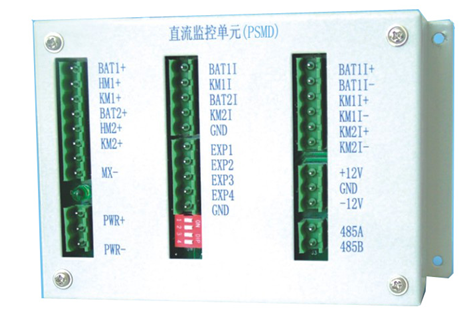

PSMD单元使用注意事项:

PSMD 所有母线电压测量采用共负测量方式，因此要求所有电压测量有共负点，如果两段不能共负，则第二段母线电压、二组电池电压需用隔离电压传感器采样，由扩展测量输入。

PSMD用分流器测量电流，分流器应接在负母线上，与母线电压测量有相同共负点，否则会造成PSMD直流监控单元烧毁。

不能用分流器测量电流可采用霍尔电流传感器测量。

PSMD使用时分流器测量和霍尔电流传感器测量可混合使用，但同一量只能选择其中一种方式。

霍尔电流传感器要求供电电压±12V,输出电压0-5V，如采用0-4V输出应设置分流器系数 = 分流器量程×1.25。

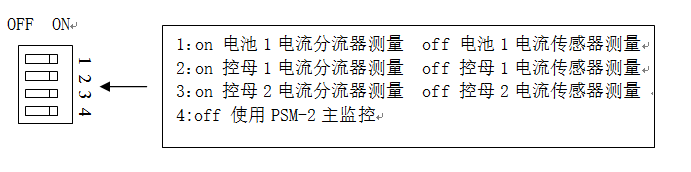

PSMD单元设置说明:
