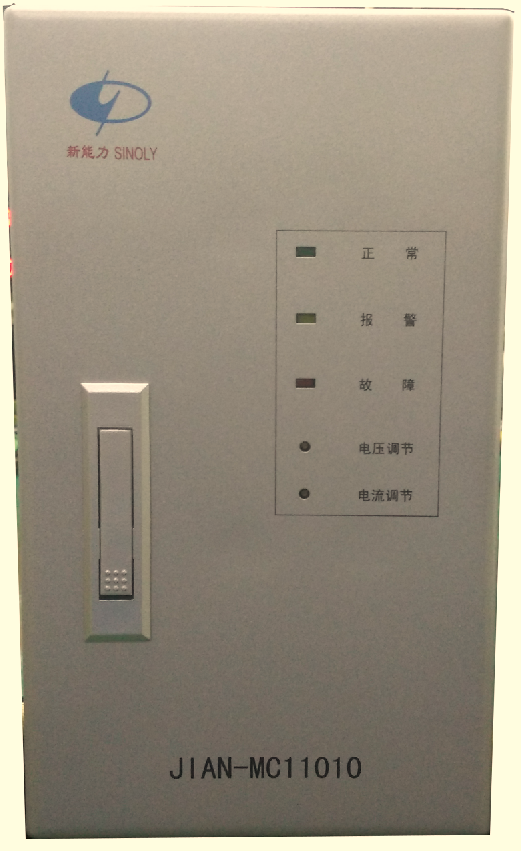

JIAN-MC11010输出端子定义

1. 10脚：为JIAN-MC11010外部调流输入端口

在1、10脚外加1～5V电压，1脚接正极，10脚接负极，通过整定此电压，可以限制总输出电流，具有外部整定电流的功能。注：此时前面板电流整定电位器I-ADJ应设定为最大。

单模块：（以220V/10A模块为例）

当输入电压为1V时，对应输出电流最大为2A；输入电压为2V时，输出电流最大为4A；以此类推，当输入电压为5V时，输出电流最大为10A。

多模块并联：

当N个模块并联时，其相应输出电流为单模块电流的N倍。即：2个模块并联时，当输入电压为1V，对应输出电流最大为4A；输入电压为5V，输出电流最大为20A。

2. 13脚：为JIAN-MC11010外部调压输入端口

在5、13脚外加1～5V电压，5脚接正极，13脚接负极，通过整定此电压，可调节总输出电压。

通过5、13脚的外部调节电压低于起控点时，此电压调节不起作用，此时JIAN-MC11010模块的输出电压可由前面板的U-ADJ设定；

通过5、13脚的外部调压电压高于起控点时，输出电压由此5、13脚的控制电压调节。此时前面板的U-ADJ整定不起作用；

3. 14脚：为外部关机端，当从外部将6、14脚短接时，模块JIAN-MC11010关机，断开后，自动开机；

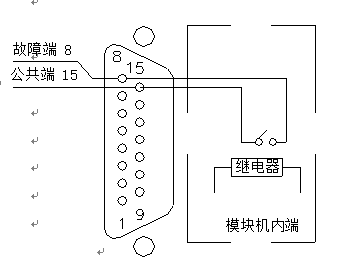

4. 8、15脚：为模块故障信号输出端；输出接点容量为DC24V，0.2A。

5. 9脚：为均流并接端，连接后模块JIAN-MC11010借此自行均流，用户不须考虑此二引脚；

6. 4、11、12脚：为空脚。
