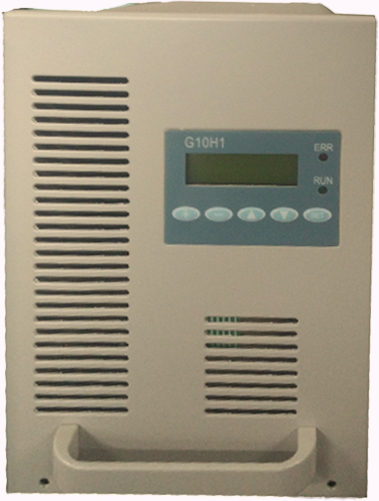

G10H1整流模块的工作原理及特点如下：

    G10H1三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰，保证模块G10H1后级电路的安全。

    三相交流经整流和无源PFC后转换成高压直流电，经全桥PWM电路后转换为高频交流，再经高频变压器隔离降压后整流输出。

    模块G10H1控制部分负责PWM信号产生及控制，保证输出稳定，同时对模块G10H1各部分进行保护。提供“四遥”接口。

    G10H1模块采用无源PFC技术，功率因数达到0.9以上；采用高频软开关技术，G10H1模块转换效率大大提高，最高可达94%。

    模块G10H1监控采集电源工作参数并显示后上传给主监控，接受主监控指令对电源进行控制，通过显示、按键校准模块参数，设置G10H1模块运行状态。
