两组蓄电池，三套充电装置，单母线分段备用浮充电接线

特点：

1.电源配置，母线接线与三充两电单母线分段，备用充电，浮充电接线基本相同。

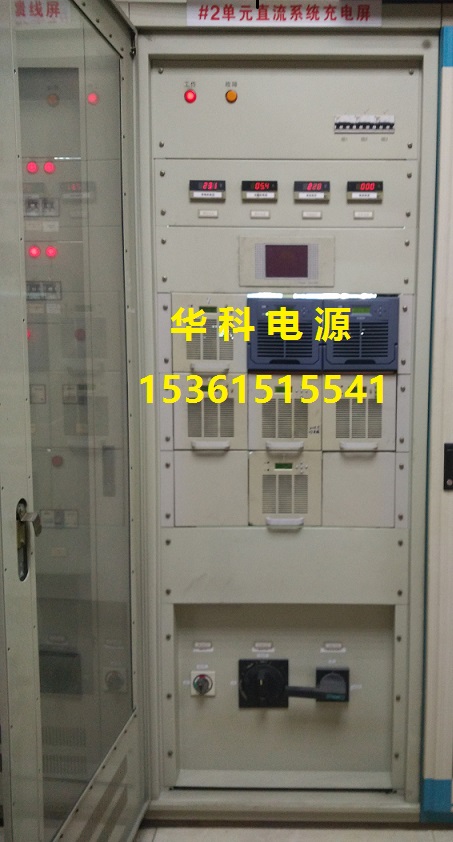

2.一般情况下，由直流充电模块K3A20L,直流屏主监控PM4S, PM3D直流监控单元, PM3A交流监控单元,PM3K开关量监控单元, PM3J绝缘检测单元 , PM3B电池巡检仪等组成的备用充电装置仅能作为浮充电方式运行。当经常负荷大于蓄电池均衡充电负荷时，备用浮充电装置可兼作均衡充电用，但电压波动大时，该运行方式受限制。

3.主充电装置的容量与直流系统接线基本方案五接线的选择原则相同，备用充电装置按两段母线经常负荷加一组电池浮充电选择。充电装置可不考虑N+1或N+2冗余配置。

4.当均衡充电容量大于经常负荷时，这种接线简称“二大一小”方案，即2台较大容量的均衡充电装置，一台较小容量的备用浮充电装置。正常情况2台大充电装置作浮充电运行。当该充电装置因故障退出时，备用浮充电装置投入使用。

适用范围：

1.适用于500KV大型变电站和大容量发电厂

2.适用于对母线电压有任何要求的负荷和任何类型的蓄电池组
