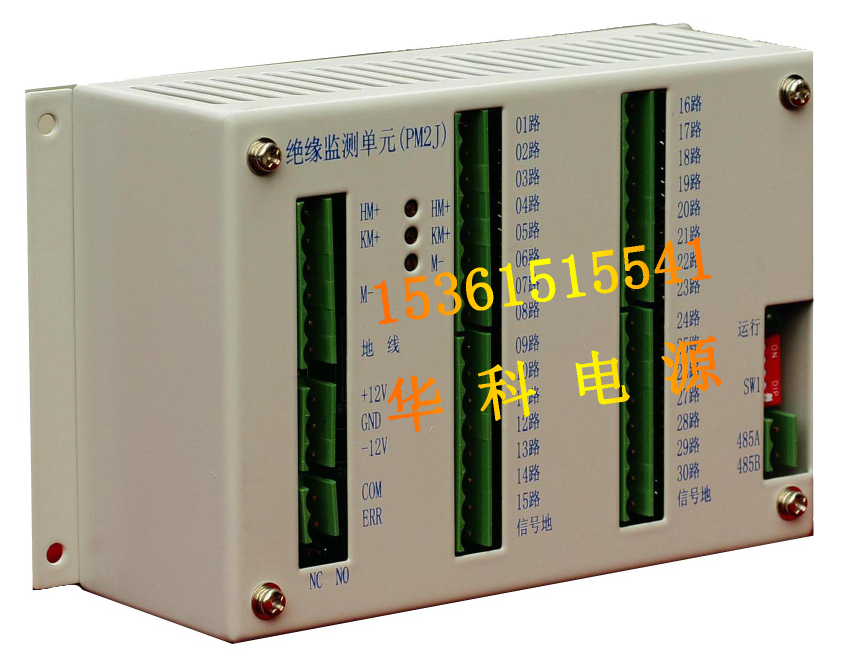

PM2J绝缘检测单元常见故障处理

故障名称：差压报警

故障现象：PM4S主监控显示母线差压报警

原因分析：检测值超过设定值范围，有母线不平衡或PM2J绝缘检测单元故障

处理方法：

1.   查看PM4S主监控“系统设置/绝缘检测设置/差压报警”是否正确（如220V系统，则设为50V）；

2.   用万用表分别测量PM2J的母线正、负对地电压是否与PM4S主监控绝缘信息显示一致。如不一致，需要检查该单元电压采集端口J1是否正确、牢固且可以通过调节该单元的电位器，使显示值与实际值一致，如无法调节一致，需维修或更换该PM2J；如显示值与实际值一致，需查看PM4S主监控“信息查询/绝缘检测”显示的接地支路，待支路接地排除后差压报警才会消失。

故障名称： 母线绝缘故障

故障现象：PM4S主监控不显示各个支路对地电阻值

原因分析：检测值超过设定范围值，母线绝缘差或PM2J绝缘检测单元故障

处理方法：检查PM2J所报支路的绝缘是否良好，如支路绝缘不好，则改善支路绝缘，所报故障才会消除，如绝缘良好则需做如下检查：

1.      测量母线对地电压是否与PM4S主监控显示值一致；

2.      检查PM2J绝缘检测单元的电压采集是否正确，检查接线是否正确牢固；

3.      检查PM2J绝缘检测单元±12V电源是否正常，如电压太低时需外加±12V电源以给传感器供电；

4.      检查PM2J上相应的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围，需更换该支路传感器；

5.      如以上均正常需要更换该PM2J绝缘检测单元。

故障名称：误报或漏报支路

故障现象：主监控PM4S显示各个支路与实际不对应

原因分析：信号采集不对，PM2J绝缘监测单元功率不够或PM2J绝缘检测单元故障。

处理方法：

1.     检查PM2J绝缘检测单元±12V电源是否正常，一般不低于10.5V。如电压太低，需逐个拔掉支路传感器端口，如拔掉其中一个12V电压恢复正常，则需更换该支路传感器；如逐个试验后电压仍异常，需维修或更该PM2J单元。

2.     检查PM2J绝缘检测单元的拨码开关位置是否正确；

3.     PM2J测量所报支路的传感器接线是否正确牢固（1： +12V，2： -12V，3：信号，4：GND）；

4.     检查相应的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围，需与厂家联系更换该支路传感器；

5.     如以上均正常，更换PM2J。

故障名称：通讯故障

故障现象：主监控PM4S报绝缘检测通讯故障

原因分析：主监控PM4S未检测到数据，或地址错误

处理方法：

1.     检查该PM2J单元工作电源端口的工作电压是否正常(90-320V)。如无工作电压，需检查接线是否正确、牢固；

2.     PM2J工作灯闪烁是否正常（正常是间断闪亮）。如工作异常，需重新插拔其工作电源；

3.     检查该PM2J单元±12V电源是否正常，一般不低于10.5V。如电压太低，需逐个拔掉支路传感器端口，如拔掉其中一个之后12V电压恢复正常，则需更换该支路传感器；如逐个试验后电压仍异常，需更换或维修该PM2J单元。

4.     检查该PM2J单元与PM4S主监控的485接口接线是否正确、牢固；

5.     以上均正常需要更换该PM2J绝缘检测单元。
