充电模块GZ22010-3说明操作资料如下：

模块 GZ22010-3技术指标：

GZ22010-3输入三相交流额定电压380VAC±20%

GZ22010-3输出额定值DC10A/230V,电压调节范围198～286V

输出限流范围10%～105%额定电流,105%最大限流点,

GZ22010-3稳压精度≤0.5% ,

稳流精度≤0.5% ,

纹波系数≤0.1% ,

转换效率≥92%,

GZ22010-3在额定输入电压、额定输出情况下,动态响应  恢复时间≤200μ s，超调≤±5%,20%负载跃变到80%,

GZ22010-3输出过压保护295±5VDC，不可恢复,

充电模块GZ22010-3的输出欠压告警由监控设置，交流输入欠压保护值295±5VAC（恢复电压 305±5VAC）

交流电压正常后，GZ22010-3自动恢复工作,交流输入过压保护值465±5VAC（恢复电压 455±5VAC）

整流模块GZ22010-3的过温保护80℃±5（恢复温度：65℃±5）降温后自动恢复

GZ22010-3冷却方式为自然冷却

GZ22010-3外形尺寸为160mm×300mm×457mm（宽×高×深）

模块净重≤12Kg

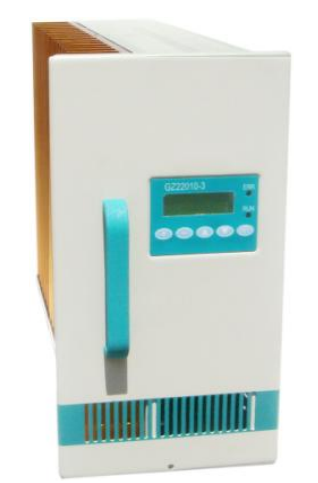

自冷模块GZ22010- 3外形结构与接口

外形结构:

输入输出接口：

1、三相电中一相模块的交流电源输入端，输入方式为三相三线制，无相序要求

2、三相电中一相

3、三相电中一相

4、保护地 PE  模块的保护地引出端，和GZ22010-3模块外壳相连接通信接口

11、485A 弱信号端，GZ22010-3模块和上级设备的通信接口为串行异步传输模式，接口电平为 RS485

13、485B均流接口

17、均流+弱信号端，两个或者两个以上的GZ22010-3模块输出并联时需要将此端并联，联以实现GZ22010-3模块均分负载；建议：层间GZ22010-3模块均流线连接请使用屏蔽线

19、均流-直流输出

27、输出+模块的直流输出端，输出和机壳之间隔离

28、输出-

注意: 为了保障安全，请确保将交流输入中的保护地 E PE  端与大地正确连接；为了保障系统的可靠性，每个GZ22010-3模块的三相交流输入必须单独配置进线空开。

自冷模块GZ22010- 3操作说明:

连接好电源和负载，将GZ22010-3模块正确插入托架，上电后等待 5 秒钟左右，GZ22010-3模块启动完成，在无故障的情况下，面板上仅绿色工作指示灯在闪烁，表示GZ22010-3模块处于正常的工作状态。GZ22010-3模块采用 LCD 液晶显示器，并配有 LED 工作指示灯，监控板上各按键及指示、灯功能见下所示:

ERR指示灯;当GZ22010-3模块出现故障时，此灯开始闪烁，并直到故障排除

RUN指示灯:工作指示灯，表示GZ22010-3模块已通入电源，直到模块断电，此灯熄灭

按键“+”/按键“﹣”用来调整设定的数字量，或者选择GZ22010-3状态量

按键“▲”按键“▼”用于移动光标

按键“SET”用来选中当前光标所处的菜单项

GZ22010-3模块采用 LCD 液晶显示，在有后台监控控制情况下，以后台监控为主，

在无后台监控时，可进行GZ22010-3模块的基本操作。

GZ22010-3模块模块告警/保护一览

交流欠压,输入电源电压过低，GZ22010-3整流模块报警并自动关断输出，故障消除后能自动恢复

交流过压,输入电源电压过高，GZ22010-3充电模块报警并自动关断输出，故障消除后能自动恢复

过压报警,模块输出电压过高，GZ22010-3充电机报警显示“过压报警”，不关断输出

欠压报警,模块输出电压过低，GZ22010-3开关电源报警，但不关断输出，此故障在GZ22010-3模块刚上电时都会出现，原因是，GZ22010-3充电模块中有软启动保护电路，上电后一段时间（3～8秒），输出电压从零慢慢上升

过压保护, GZ22010-3充电模块输出电压过高，GZ22010-3报警并自动关断输出，同时显示“过压保护”，故障消除不能自动恢复，必须重新上电

过流保护, GZ22010-3输出电流过高，模块GZ22010-3报警并自动关断输出

过温保护, GZ22010-3温度过高，GZ22010-3整流模块报警并自动关断输出

注意: 出现保护故障时，模块GZ22010-3会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其余保护在故障排除后（GZ22010-3模块带电）立即恢复。
