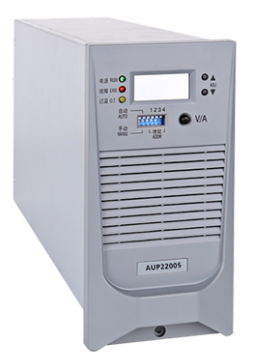

AUP22005充电模块输入三相交流先经防雷处理和EMI滤波，该部分电路可以有效的吸收雷击残压和电网尖峰，保证AUP22005充电模块后级电路的安全。

AUP22005充电模块的三相交流经整流和无源PFC后转换成高压直流电，经过LLC谐振电路后转换为高频交流，再经高频变压器隔离降压后整流输出。

AUP22005充电模块控制部分负责PWM信号产生及控制，保证输出稳定，同时对AUP22005充电模块各部分进行保护，提供“四摇”接口。

AUP22005充电模块模块采用无源PFC技术，功率因数达到0.94以上，采用先进的LLC谐振高频软开关技术。AUP22005模块转换效率大大提高，最高可达94%。

AUP22005充电模块均流控制实现各模块并机时输出自主均流，使各AUP22005模块并机工作时均分负载。

充电模块AUP22005监控采用单片机控制，实现模块输出电压、电流采集；实现开关机，均浮充、输出电压、输出电流控制；实现电源参数设置和参数校准；AUP22005工作参数通过RS485通讯口上传给主监控，接受主监控指令对电源模块AUP22005进行控制。
