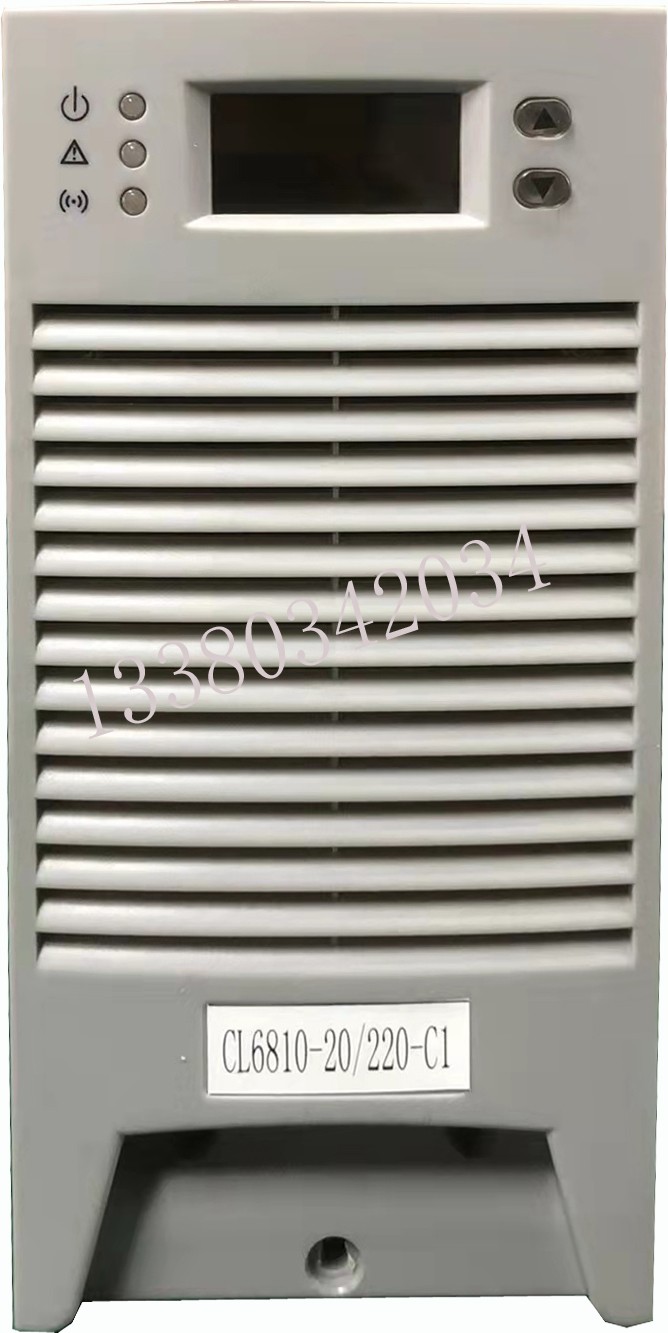

CL6810-20220-C1充电模块的操作说明
1、CL6810-20220-C1充电模块的LED能显示电压、电流、故障代码、地址、分组号、通讯协议、运行模式等信息。若按键无操作超过大约一分钟后，CL6810-20220-C1将自动显示CL6810-20220-C1充电模块的输出电压，此时如果存在告警，则显示故障代码信息。CL6810-20220-C1电压显示精度为±0.5V，电流显示精度±0.1A。
2、模块CL6810-20220-C1的按键说明。
CL6810-20220-C1模块有两个按键，上键（▲）和下键（▼）。通过按键，可查看模块信息。例如CL6810-20220-C1模块输出电压220V、输出电流5A、地址2、分组号1、运行在自动方式或手动方式，按▲或▼将依次显示。
3、CL6810-20220-C1整流模块信息显示顺序。
当CL6810-20220-C1模块运行在自动模式时，通过按键只可以查看CL6810-20220-C1模块信息，不可以设置CL6810-20220-C1模块输出电压，但可以将CL6810-20220-C1模块运行模式由“自动”设置为“手动”。如果CL6810-20220-C1当前运行模式为手动，则通过按键可以设置CL6810-20220-C1模块参数：CL6810-20220-C1模块输出电压、CL6810-20220-C1模块运行方式(手动/自动)。CL6810-20220-C1模块设置步骤如下：
①按CL6810-20220-C1上▲或▼，将当前的显示切换到要更改的信息界面。
②按CL6810-20220-C1上▲或▼大约2.5 秒后释放，可看到显示闪烁。
③按CL6810-20220-C1上▲或▼更改设置值。
④按CL6810-20220-C1模块上▼大约2.5 秒后释放以保存数据；若放弃更改，按下▲大约2.5 秒后释放即回复到以前的设置值。
将CL6810-20220-C1模块由运行模式 “自动”设置为“手动”方法如下。 先按CL6810-20220-C1模块的▲或▼直到出现 的界面，按▲或▼大约2.5 秒释放，界面闪烁，再按▲，出现界面
后，按下▼2.5 秒保存。
4、模块CL6810-20220-C1的485通讯地址可设置范围为A01～A30，即每组CL6810-20220-C1模块的最大并机数为30个。
模块CL6810-20220-C1的通讯协议定义：P-0:S协议；P-1：E协议；P-2：F协议。
5、模块CL6810-20220-C1采用输入输出一体化插座，可热插拔，因此CL6810-20220-C1模块安装维护极为方便。
6、模块CL6810-20220-C1信号名称及PIN脚的特性说明如下：
交流输入端PIN 1（U）PIN 2(V) PIN 3(W)为模块CL6810-20220-C1的交流电源输入端，输入方式为三相三线制。
接口PIN 7为485+，PIN 8为485-是CL6810-20220-C1模块与监控的通讯接口。
接口PIN11是CAN-，PIN12是CAN+为CL6810-20220-C1充电器与监控通讯接口，同时实现CL6810-20220-C1充电器均流功能。
直流输出端子是PIN15 为OUT+，PIN16为OUT-是CL6810-20220-C1模块的直流输出端，输出和机壳之间隔离。
PIN18为PE保护地CL6810-20220-C1充电器内部已经与机壳连接。
7、模块CL6810-20220-C1具有保护功能。
模块CL6810-20220-C1具有以下保护功能：输入过、欠压保护，输出过压保护，短路保护，过温保护。
8、CL6810-20220-C1模块具有故障显示功能。
CL6810-20220-C1模块保护/告警信息以故障代码的形式在LED上实时的显示，故障代码如下所示
E00表示模块CL6810-20220-C1无故障；
E31表示模块CL6810-20220-C1输出欠压
E32表示 模块CL6810-20220-C1环温和内部温度过温
E33表示模块CL6810-20220-C1交流输入过欠压
E34 表示模块CL6810-20220-C1交流缺相
E36 表示CL6810-20220-C1充电器输出过压
E37表示 CL6810-20220-C1充电器地址重复
E38 表示CL6810-20220-C1充电器风扇停转
E39 表示CL6810-20220-C1充电器均流告警
9、充电模块CL6810-20220-C1具有通信功能。
模块CL6810-20220-C1通过CAN / 485方式与上位机通信，将模块CL6810-20220-C1输出电压和电流、模块保护和告警信息发送给上位机，在自动方式下，接受并执行上位机下发的命令，具体通信功能包括遥信、遥测、遥控和遥调。
10、充电模块CL6810-20220-C1采用风冷散热方式，风扇安装于模块CL6810-20220-C1前部，从模块CL6810-20220-C1的前方抽风吹向模块后方。因此在装模块CL6810-20220-C1时，应保证模块CL6810-20220-C1前后散热风道畅通。
模块CL6810-20220-C1具备热插拔功能，但是禁止在易燃环境中对模块CL6810-20220-C1进行热插拔！
模块CL6810-20220-C1不应直接连接到系统交流母线上。为了方便模块CL6810-20220-C1的单个维护，模块CL6810-20220-C1交流输入进线处应分别设置单独的空气开关，推荐空开额定容量为16A。
模块CL6810-20220-C1常见故障处理。
11、充电模块CL6810-20220-C1常见的故障表现有：电源指示灯（绿灯）灭、保护指示灯（黄灯）亮、故障指示灯（红灯）亮。各状态所指示的常见故障可依上面资料初步判断并排除，如无法排除，可联系刘工维修此模块。
