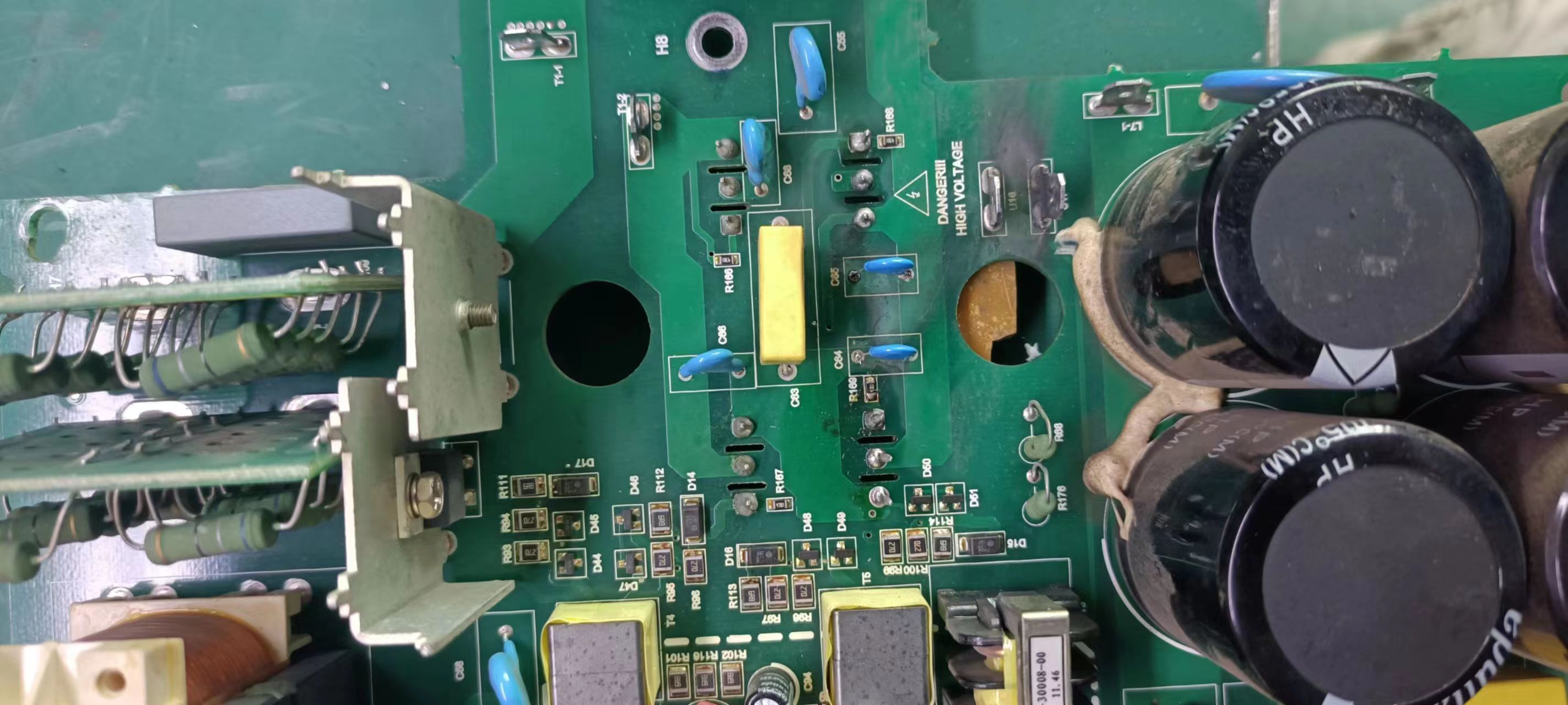

GHD22010-2充电模块输入输出端子图

1、GHD22010-2充电模块输入方式为三相三线制，其交流输入端子为PIN 1，PIN 2，PIN 3，分别是GHD22010-2模块的交流电源输入U、V、W端。

2、GHD22010-2充电模块的485通讯接口为PIN 7和PIN 8。其中PIN 7为485+，PIN 8为485-，是模块GHD22010-2与监控通讯接口。

3、GHD22010-2模块的CAN通讯接口为PIN11和PIN12，其中PIN11为CAN-，PIN12为CAN+，与监控通讯接口，同时实现GHD22010-2模块的均流功能。

4、GHD22010-2模块的直流输出为PIN15和PIN16，其中PIN15为GHD22010-2模块的OUT+，PIN16为OUT-，GHD22010-2模块的直流输出端，输出和机壳之间隔离。

5、GHD22010-2模块的保护地，PIN18为PE，GHD22010-2充电模块内部已经与机壳连接。
